问题描述

在工业现场，经常遇到这样的情况：相同口径、相同气源压力、相同电磁阀的气动阀门，关闭速度却差异很大。有的阀门关闭干净利落，有的却需要很长时间才能完全关闭。

这种情况不仅影响工艺控制的精确性，还可能带来安全隐患。本文将深入分析这一问题，并提供解决方案。

一、问题根源分析：为什么关闭速度不同？

核心原因在于 "排气速度" 不同。气动阀门（以最常见的弹簧复位型为例）的开启由仪表空气驱动，关闭则由弹簧力驱动。关闭时，气缸另一侧的空气需要通过电磁阀的排气口迅速排出，阀门才能在弹簧力的作用下快速关闭。如果排气受阻，就会形成"背压"，相当于空气在内部"顶"着活塞，减缓了关闭速度。

导致排气速度不同的具体原因：

1. 执行机构（气缸）本身差异

弹簧刚度：即使是同型号阀门，弹簧的制造公差和长期使用后的疲劳程度也不同。一个略微疲劳的弹簧提供的关闭力会变小，关闭速度自然变慢。

摩擦力：气缸内部的活塞密封圈磨损、老化、润滑不足，或者阀杆填料压得过紧，都会导致摩擦力增大。关闭时，弹簧力需要先克服这些摩擦力，剩余的动力才用于关闭阀门，从而导致速度变慢。

2. 气路管道的影响

管路长度和通径：这是最容易被忽视的因素。从电磁阀到气缸之间的气管如果太长或太细，其本身的容积就会成为一个"气容"，空气需要时间才能充满或排空这段管道。长管道就像一个大"储气罐"，关闭时里面的空气不能瞬间排掉，严重拖慢动作速度。

3. 电磁阀的"隐形"状态

虽然型号一样，但个体可能不同：电磁阀的排气口大小决定了最大排气能力。即使型号相同，如果其中一个电磁阀的排气口有轻微堵塞（例如被油污、杂质部分堵住），其排气速度就会大打折扣。

接口通径：电磁阀的接口尺寸（如G1/4）可能小于气管接口（如G3/8），形成瓶颈，限制排气流量。

4. 是否存在"隐形"附件

二、解决方案：如何通过增加附件来解决？

要解决关闭慢的问题，核心思路就是：为关闭动作的排气提供一条"无障碍高速通道"。

首选且最有效的附件：快速排气阀

安装位置：直接安装在气缸的排气口上（即控制关闭动作的那个气缸接口）。

工作原理：当阀门开启时，仪表空气推开快速排气阀内部的膜片或活塞，正常进入气缸，不影响开启。当阀门关闭时，气缸内的空气不再流向电磁阀，而是直接推开快速排气阀，从它超大面积的排气口就近、迅速地排向大气。这相当于给排气修了一条"高速公路"，绕过了漫长而狭窄的原有气路（电磁阀和气管）。

效果：安装快速排气阀后，阀门的关闭速度会有立竿见影的提升，变得干净利落。

其他辅助附件和调整：

1. 速度控制阀（单向节流阀）

作用：这本身就是用来精确控制阀门开关速度的。它通常安装在电磁阀与气缸之间。

工作原理：通过调节一个节流螺钉，限制一个方向的气流速度，而另一个方向则通过单向阀畅通无阻。

应用：如果阀门关闭慢，检查并调大控制"关闭方向"排气的那一个速度控制阀。

请注意，必须确认它是安装在正确的管路上，并且调节方向正确。

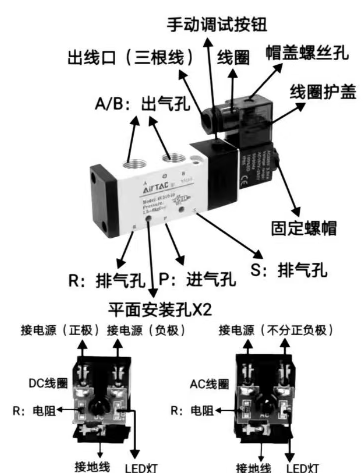

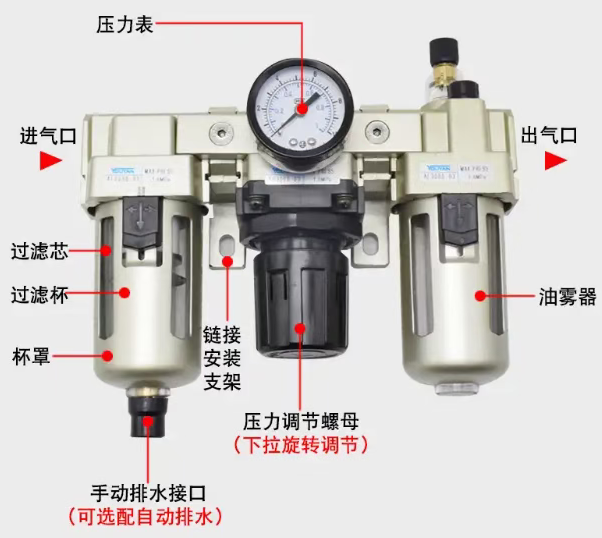

2. 气源处理三联件（过滤器、减压阀、油雾器）

作用：保证气源质量，从根源上解决问题。

过滤器：去除气源中的水分和杂质，防止它们堵塞电磁阀、节流阀和气缸，避免因堵塞导致的动作迟缓。

减压阀：确保提供稳定且正确的气源压力。

油雾器：将润滑油雾化后注入气路，润滑气缸和电磁阀等运动部件，减少摩擦力，使动作更顺畅。

典型气动控制系统气路图

气源 → 三联件 → 电磁阀 → 速度控制阀 → 快速排气阀 → 气缸

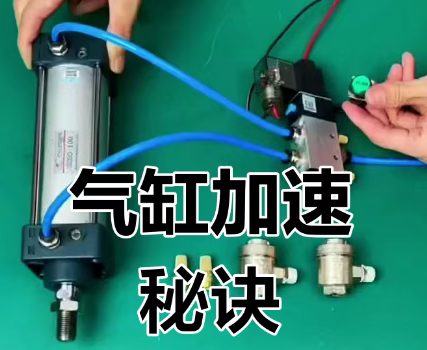

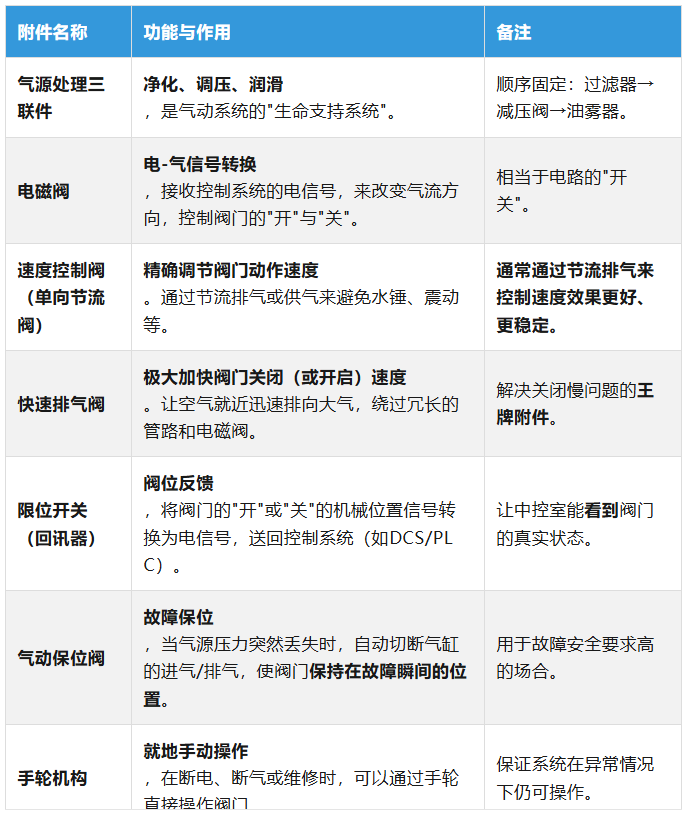

三、气路附件详解及其作用

一个完整的气动控制系统，附件通常按以下顺序连接：

气源 → 三联件 → 电磁阀 → 速度控制阀 → 快速排气阀 → 气缸

四、总结与排查步骤

当遇到同规格气动阀门关闭速度不一致时，建议按以下步骤排查：

听：在阀门动作时，听电磁阀排气的声音。关闭慢的阀门，其排气声通常是"嘶——"的长音，而关闭快的则是"噗"的短促音。

查：首先检查气路是否有泄漏。检查气源压力是否真正达标且稳定。检查电磁阀到气缸之间的气管是否过长过细。检查是否有节流阀且设置是否正确。

测：拆下关闭慢的气缸排气口接头，让空气直接从此处排大气，然后测试关闭速度。如果速度恢复正常，则证明问题出在排气路径上，安装快速排气阀是最佳解决方案。

清：拆卸并清洗电磁阀，检查其排气口是否通畅。

检：如果以上都无效，可能需要检查气缸内弹簧是否疲劳或内部摩擦力是否过大。

重要提示：在进行任何维修或调整前，务必确保系统已安全隔离并泄压，遵守相关的安全操作规程。
